Description
|
|
DESCRIPTION | OVERALL LENGTH | GAUGE DIAMETER | SCALE | |
---|---|---|---|---|

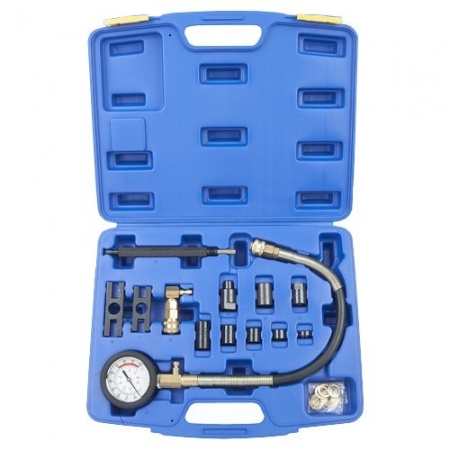

A | GAUGE ASSEMBLY | 560MM | 83MM | 0-70BAR (0-1000PSI) |
B | CENTRE PILLAR | LENGTH | INT. THREAD | EXT. THREAD |
165 | M8x1.25 | 1/2x20UNF | ||
C | SPACER SET |
LENGTH |
INT. DIAMETER |
EXT. DIAMETER |
38.3 | 17 | 20.1 | ||
25.6 | 17 | 20.1 | ||
19.1 | 17 | 20.1 | ||
12.65 | 17 | 20.1 | ||
6.6 | 17 | 20.1 | ||
LENGTH | INT. THREAD |
EXT. DIAMETER |
||
D | END ADAPTER | 30 | 1/2x20UNF | 21 |
E | END ADAPTER | 32 | 1/2x20UNF | 24 |
F | END ADAPTER | 41.5 | 1/2x20UNF | 24 |
G | 90∘ELBOW | |||
LENGTH | WIDTH | HOLE DIA | ||
H | CLAMP PLATE | 78 | 25 | 17 |
I | CLAMP PLATE | 64 | 25 | 17 |
J | REPLACEMENT SEAL AND WAHSER SET |
